Archify

聊两句就画出好看的架构图、技术流程图、调用时序图、数据流图和生命周期图。深色 / 浅色一键切。导出 4× 清晰 PNG / JPEG / WebP / SVG，或直接复制到剪贴板。

Archify 是一个 Claude Skill：你用大白话描述自己的系统或流程，它就把你的描述变成一张做工精细的技术图 —— 一个单文件 HTML，在浏览器里打开就能切主题、复制到剪贴板、导出成各种图片格式。

• 不需要会画图 —— 把组件和连接关系说给 Claude 就行
• 支持 workflow / sequence / data flow / lifecycle —— 技术流程、审批链、工具调用、CI/CD、请求调用链、数据管线、PII 边界、状态机都可以画
• 内置主题切换 —— 深色 / 浅色一键切，浏览器记住偏好
• 一键复制到剪贴板 —— 直接贴到 Slack、飞书、微信、Notion、GitHub issue
• 导出图片超清晰 —— PNG / JPEG / WebP 全部由浏览器在 4× 源分辨率下原生光栅化（不是位图放大，没有糊），或导出 SVG 做真矢量
• SVG 自动跟系统深浅色 —— 导出的 SVG 内嵌两套变量 + @media (prefers-color-scheme)，贴到 GitHub README 里，读者切深浅色图跟着切（不用两张 PNG + <picture> 包起来）
• 单文件 HTML —— 零依赖，发一个文件就能分享
• 聊天迭代 —— "把 Redis 挪到左边"、"鉴权服务换成玫红"、"加个 Kafka"

English

预览

同一张图，两套主题，一键切换：

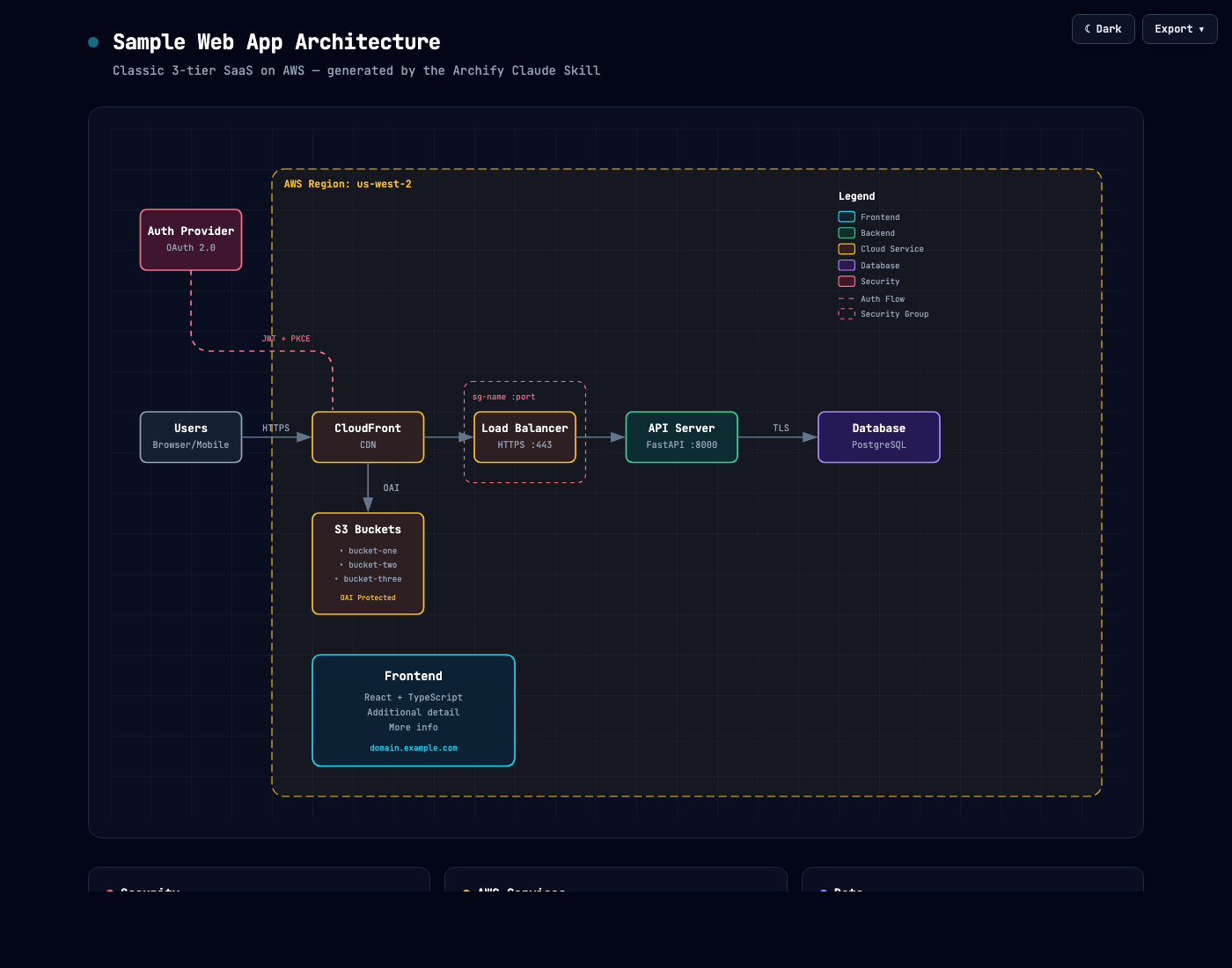

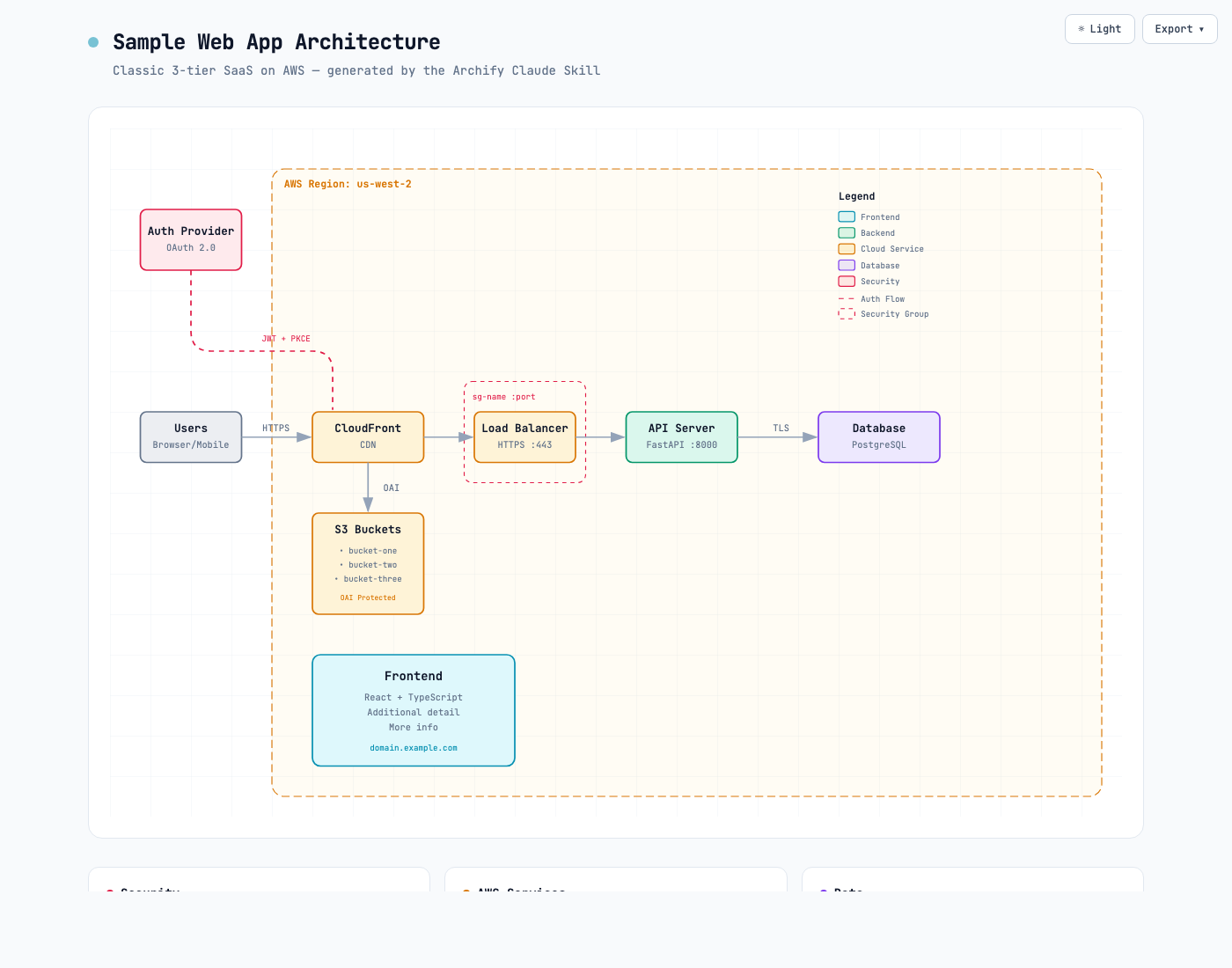

深色	浅色

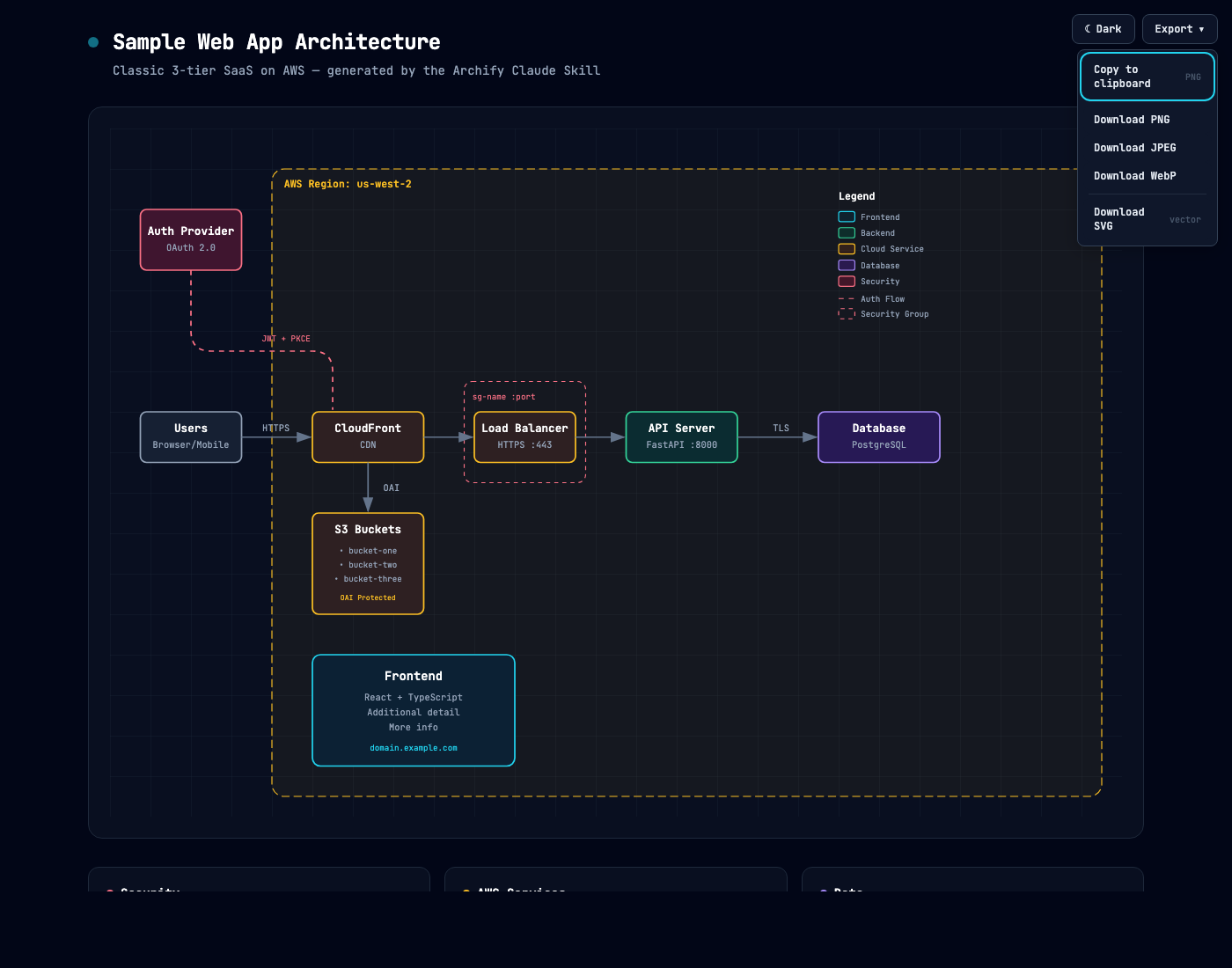

Export 菜单 —— 复制到剪贴板 + 四种格式下载：

想亲自玩一下：克隆仓库后打开 examples/web-app.html，按 T 切主题，E 打开导出菜单。给 URL 加上 ?theme=light 或 ?openExport=1 可以强制初始状态。

图表类型

Archify 现在有五种主要输出：

Workflow 不是通用流程图的替代品，它更偏“技术沟通图”：有泳道、有语义颜色、有主路径和异步/审批/观测路径。比如：

用 archify 画一个 workflow：
用户提交请求 -> Agent 规划 -> 需要审批时进入 Approval Gate -> 调工具 -> 记录 trace -> 返回结果

本仓库里有一个可打开的示例：examples/workflow-agent-tool-call-rendered.html。

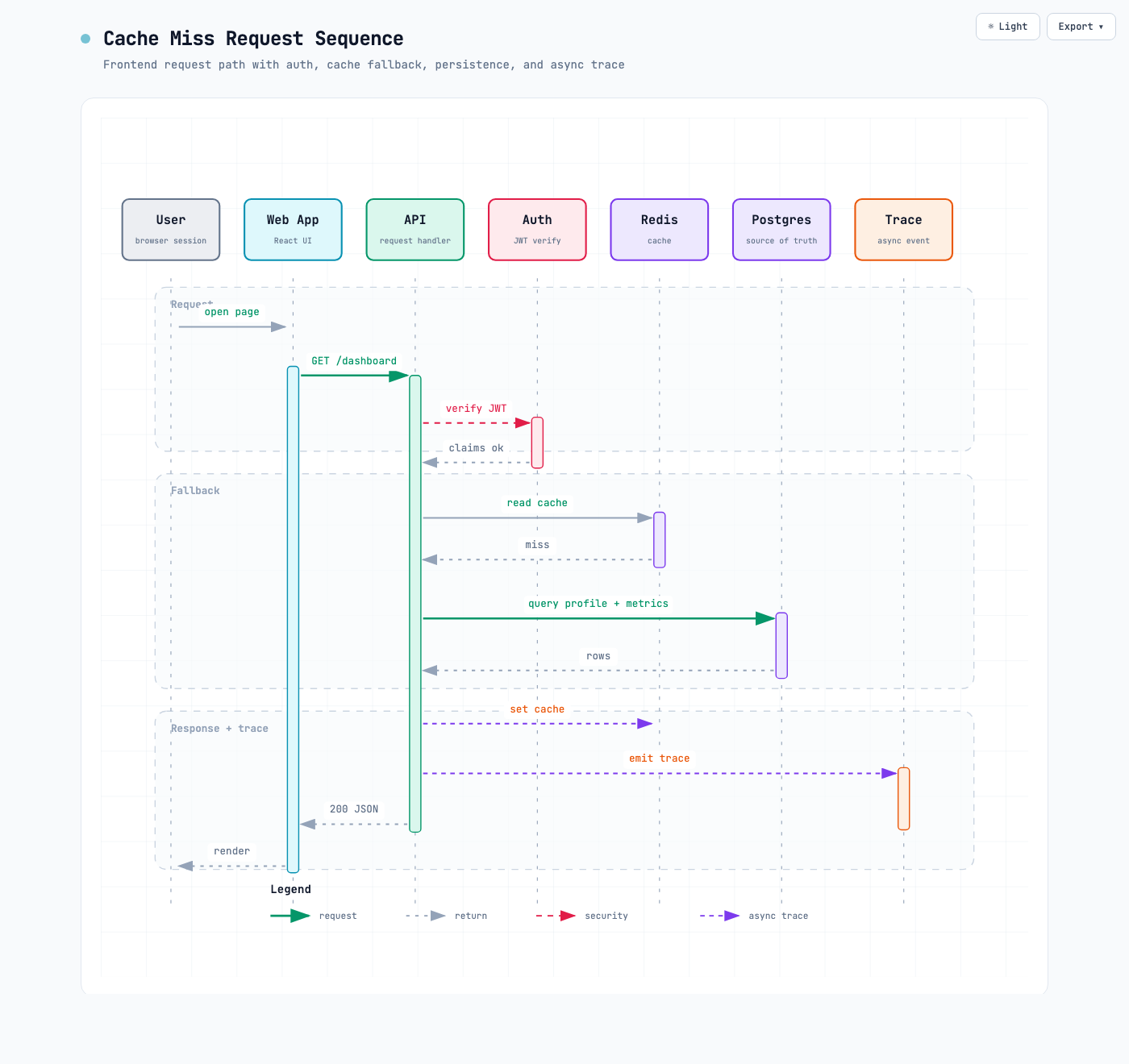

Sequence 用来解释更细的交互顺序，比如：

用 archify 画一个 sequence diagram：
用户打开页面，前端请求 API，API 校验 JWT，读取 Redis，缓存未命中则查 Postgres，返回结果并写入 trace。

示例：examples/sequence-cache-miss-request.html。

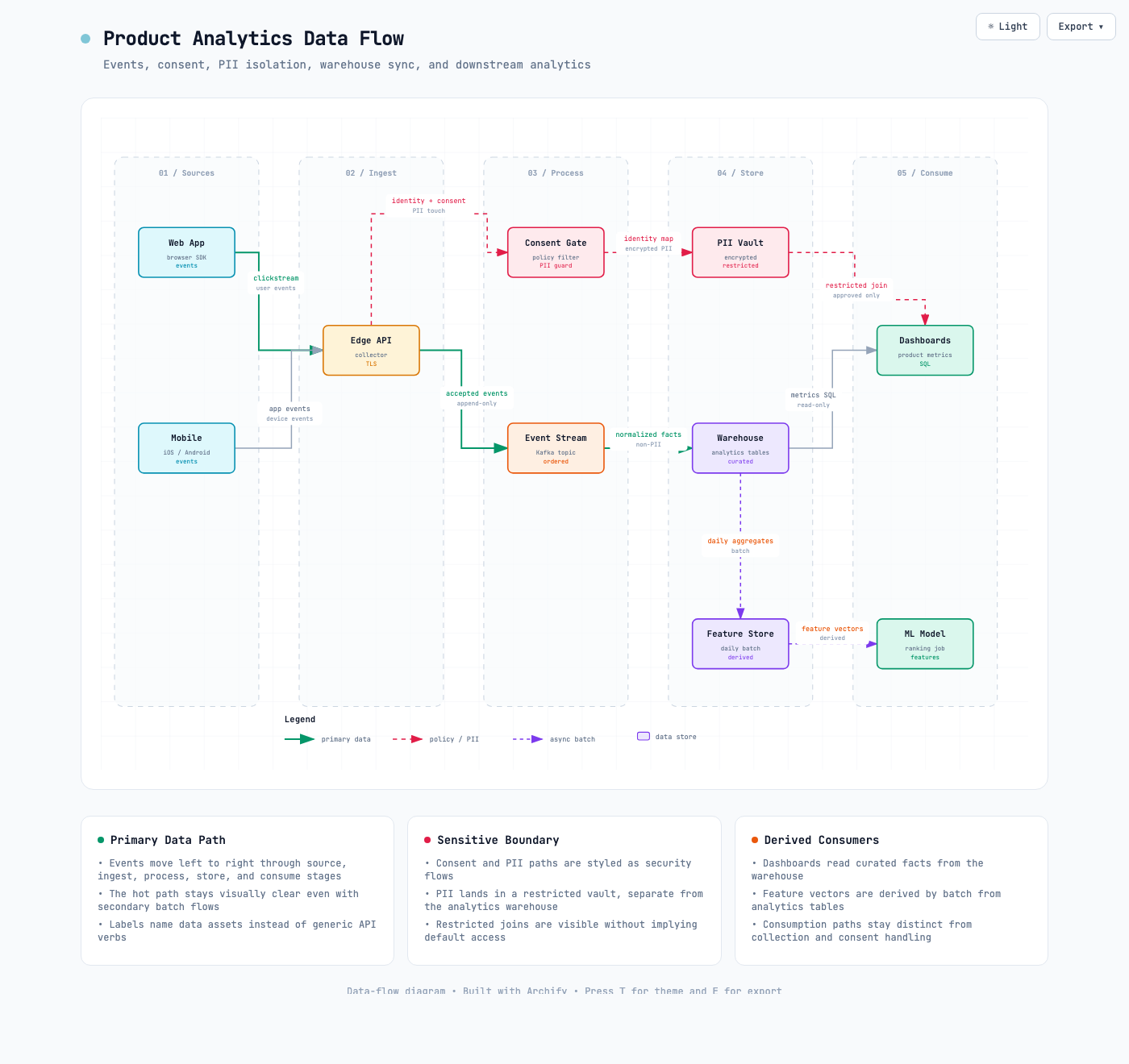

Data Flow 适合解释“数据资产怎么走”，比如：

用 archify 画一个 data flow：
Web 和 Mobile 上报埋点，Edge API 收集事件，Consent Gate 过滤 PII，Kafka 承接事件流，
Warehouse 存分析表，Feature Store 做每日特征，Dashboard 和 ML Model 消费下游数据。

示例：examples/dataflow-product-analytics.html。

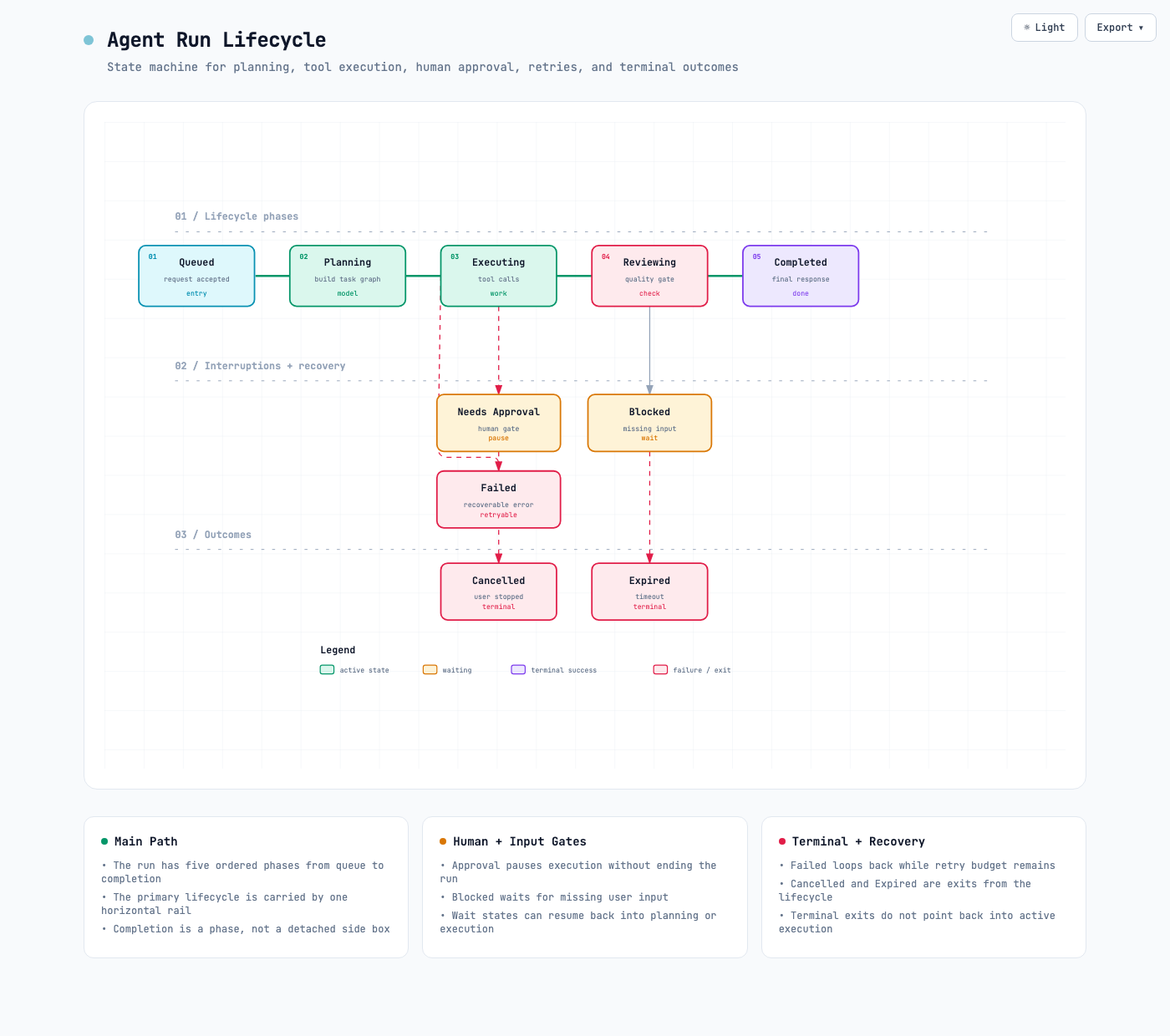

Lifecycle 用来解释“对象状态怎么变”，比如：

用 archify 画一个 lifecycle diagram：
Agent Run 从 Queued 进入 Planning，再进入 Executing 和 Reviewing。需要人工确认时进入
Needs Approval，缺少输入时进入 Blocked；工具失败可以 Failed 后重试，用户取消进入 Cancelled，
超时进入 Expired，成功则进入 Completed。

示例：examples/lifecycle-agent-run.html。

版本演进

Archify 基于 Cocoon-AI/architecture-diagram-generator v1.0（只有深色主题的 HTML 输出）fork 重写。2.0 把模板重构成 CSS 变量驱动的可主题化系统，加入客户端导出流水线。2.1 加入剪贴板复制 + 键盘导航。2.2 加入打印样式 + 本地字体回退。2.3 修了一个存在已久的位图升采样 bug，所有光栅导出改为 4× 原生渲染（同时移除了 v2.1 引入的 1×/2×/4× 选择器 —— 那个选择器只是在诱导用户选出更糊的图）。2.4 SVG 导出升级成双主题自持版 —— 同一个 .svg 文件贴在 GitHub README 里，读者切深浅色图会自己跟着切。

快速上手

1. 安装 skill

需要 Claude Pro / Max / Team / Enterprise 套餐，或 Claude Code。

Claude.ai：

1. 下载 archify.zip
2. 进入 Settings → Capabilities → Skills
3. 点 + Add，上传 zip
4. 打开开关

Claude Code CLI：

# 全局（所有项目可用）
unzip archify.zip -d ~/.claude/skills/

# 或者仅当前项目
unzip archify.zip -d ./.claude/skills/

Claude.ai Projects： 把 archify.zip 上传到 Project Knowledge 就行。

2. 准备系统描述

下面几种都可以：

让 AI 分析你的代码仓库：

分析这个代码仓库，描述系统架构。包括所有主要组件、它们之间怎么连接、
用了什么技术栈，以及任何云服务或第三方集成。用列表格式，方便画图。

自己写一段：

- React 前端调 Node.js API
- PostgreSQL 数据库
- Redis 做缓存
- 部署在 AWS 上，用 CloudFront 做 CDN

或者让 Claude 给个典型架构：

一个典型的 SaaS 应用架构是什么样的？

3. 让 Claude 调用 skill

用 archify skill 帮我生成一张架构图：

[粘贴你上面准备的描述]

完事。Claude 会生成一个 HTML 文件，浏览器打开就能看。想改就接着聊：「加个 Redis」、「把 Postgres 换成 MySQL」、「鉴权那条路径高亮一下」。

用生成的 HTML

浏览器打开文件，右上角会有两个按钮：

• 主题按钮（Dark / Light）—— 一键切换，持久化保存。快捷键 T。
• Export 菜单 —— 五个操作：复制到剪贴板 + 4 种格式下载。快捷键 E。

Export 菜单

所有光栅导出（复制 + PNG/JPEG/WebP）都由浏览器在 4× 源分辨率下原生光栅化 —— 序列化后的 SVG 被设为 4 × viewBox 大小，浏览器直接在该分辨率下光栅化矢量，canvas 按自然大小绘制（没有位图升采样）。结果是视网膜屏、演示幻灯、打印输出都真正清晰。

没有倍数选择器 —— 永远最高清晰度，默认也是唯一选项。如果偶尔需要小图，用下面的 URL 参数。

键盘快捷键

• 任何位置按 T —— 切换主题
• 任何位置按 E —— 打开 Export 菜单
• 菜单里 ↑ ↓ —— 上下选项
• Home / End —— 跳到第一 / 最后一项
• Enter / Space —— 触发当前项
• Esc —— 关闭菜单

URL 参数

• ?theme=light 或 ?theme=dark —— 强制启动主题（确定性截图、分享链接、文档嵌入场景）
• ?openExport=1 —— 页面加载时自动展开 Export 菜单（演示 / 文档截图）

注意事项

• WebP 兼容性：依赖浏览器的 canvas 编码器。老版 Safari 不支持时，菜单项会变灰不可选。PNG 和 JPEG 通用。
• 剪贴板支持：图片复制需要 ClipboardItem + navigator.clipboard.write（Chromium、Firefox 127+、Safari 16+）。不支持时 Copy 选项变灰。
• 导出字体：光栅图会使用系统等宽字体回退（ui-monospace / Menlo / Consolas），因为沙箱图像渲染上下文拿不到 Google Fonts。本机装了 JetBrains Mono 会自动用上，完全像素级一致。

常用 prompt

Web 应用：

用 archify 画一张架构图：
- React 前端
- Node.js/Express API
- PostgreSQL 数据库
- Redis 缓存
- JWT 鉴权

AWS Serverless：

用 archify 画：
- CloudFront CDN
- API Gateway
- Lambda（Node.js）
- DynamoDB
- S3 存静态资源
- Cognito 做鉴权

微服务：

用 archify 画一张微服务架构图：
- React Web + 移动端
- Kong API Gateway
- 用户服务（Go）、订单服务（Java）、商品服务（Python）
- PostgreSQL、MongoDB、Elasticsearch
- Kafka 做事件流
- K8s 做编排

数据流 / 埋点分析：

用 archify 画一个 data flow：
- Web App 和 Mobile SDK 产生 clickstream events
- Edge API 收集事件
- Consent Gate 过滤身份信息和 PII
- Kafka/Event Stream 承接 accepted events
- Warehouse 存 normalized facts
- Feature Store 每日生成 feature vectors
- Dashboards 和 ML Model 消费下游数据

状态机 / 生命周期：

用 archify 画一个 lifecycle diagram：
- 任务从 Queued 开始
- Planning 生成计划
- Executing 调用工具
- Reviewing 做质量检查
- Needs Approval 和 Blocked 是等待态
- Failed 可重试，Cancelled / Expired / Completed 是终态

语义配色

每种颜色在深色 / 浅色主题下都有配套取值，切主题会同步切换。

实现细节

• 样式模型：:root + [data-theme="light"] 上的 CSS 变量；SVG 元素引用语义 class（c-frontend、t-muted、a-emphasis 等）。切换 <html> 上的 data-theme 会重写包括渐变、网格、箭头、遮罩在内的整张图。
• 导出流水线：克隆 SVG，内联 host <style>，解析当前主题变量并写入 clone 的 :root 规则，然后用 XMLSerializer 序列化。光栅格式下，clone 的 width/height 被设为 4 × viewBox，浏览器按目标分辨率原生光栅化矢量；canvas 尺寸对齐 clone 后按自然大小绘制（无位图升采样），toBlob(mime) 生成文件。JPEG 会显式补背景色（无 alpha）。如果目标分辨率超过浏览器 canvas 上限，自动降到 3× 或 2×。
• 单文件：一个 HTML，一个 Google Fonts <link>，内联 SVG，约 3 KB 嵌入 JS。无构建步骤、无 JS 框架、无服务端。
• 浏览器支持：任何主流浏览器（Chrome、Safari、Firefox、Edge）。WebP 导出需要 canvas 支持 image/webp。

致谢

Archify 是 Cocoon-AI/architecture-diagram-generator（MIT，v1.0）的 fork 重写，原作者 Cocoon AI。原版精致的视觉语言 —— 配色、网格背景、摘要卡片布局、JetBrains Mono 字体 —— 完整保留。视觉设计功劳归属原作者。

Archify 2.x 贡献：

• 模板重构为 CSS 变量主题系统（深色 + 浅色）
• 主题切换 + localStorage 持久化 + prefers-color-scheme 默认
• 内置 PNG / JPEG / WebP / SVG 导出菜单 + 复制到剪贴板
• 4× 原生光栅化（修复升采样导致的模糊）
• SVG 导出双主题自持（单文件跟随宿主 prefers-color-scheme）
• 键盘导航 + 可访问性语义
• 打印样式表 + 本地字体回退
• 更新后的 SKILL.md 引导 Claude 使用 class 化、可主题化的画图方式

两个项目都是 MIT 协议。

路线图

详见 ROADMAP.md。

下一站是 v3.0 — JSON IR 稳定迭代：引入极简 diagram.json 中间格式，让 Claude 做局部坐标修改时不会漂移无关组件，同时支持 git diff 友好和 theme/palette 不重渲染。

关于 Mermaid 导入： 经实验验证（auto-layout + archify CSS 并不比原生 Mermaid 好看多少），Mermaid 自动解析器路线已砍掉。archify 的美学核心是 Claude 的布局判断，不是 CSS。用户仍可贴 Mermaid 代码让 Claude 从零布局出 archify 风格图 —— 只是走 prompt 而不是走 parser。

原 v2.4 / v2.5 计划（?exportScale=N、色盲调色板、分享链接）也已砍掉。理由见 ROADMAP「Not planned」段落。

License

MIT —— 自由使用、修改、再分发。

参与贡献

欢迎 issue、PR、分享你画的图。
